Combi Frame:x

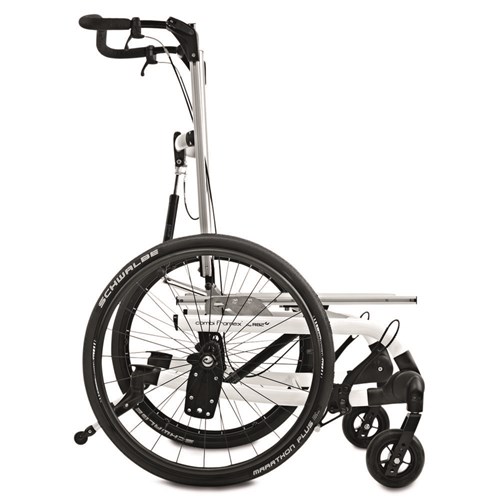

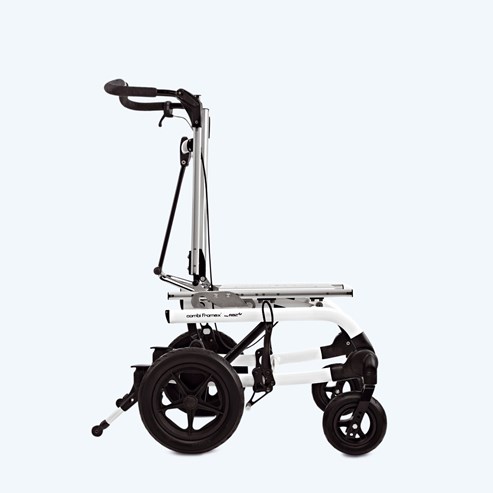

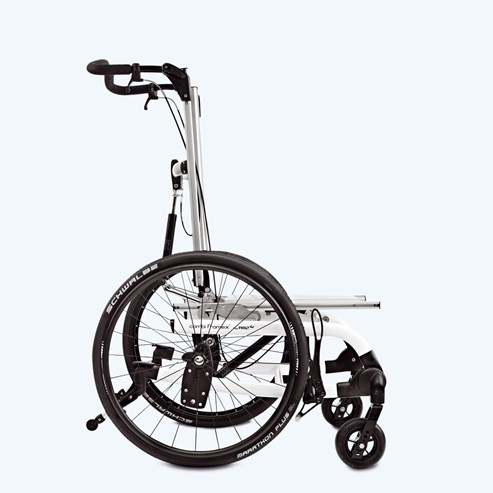

Combi-frame:x je unikátní podvozek určený pro různá řešení sezení.

Podvozek je vhodný jak do interiéru, tak i do exteriéru a dají se na něj namontovat různé typy sedáků opěrek zad.

Jak pro uživatele, tak i pečovatele nabízí tento podvozek mnoho výhod a vestavěných funkcí a možností úprav a nastavení. Combi Frame:x je určen uživatelům s potřebou individuálního přizpůsobení sedačky.

Sedačky x:panda a Panda Futura se dají na podvozek velmi snadno namontovat pomocí adaptéru. Sedačky ostatních výrobců se dají namontovat buď pomocí adaptéru nebo přímou montáží na Combi-frame:x.

Podvozek se dodává v barvě stříbrné, černé a bílé, se zadními 12,5“, 20“ a 22“ koly a 6“ nebo 7“ předními koly.

Funkce

Těžiště a naklápění

Těžiště podvozku Combi Frame:x centre se samo upravuje. Sedačka může být naklápěna z vodorovné polohy do 40°.

Připraveno pro sedačky jiných výrobců

Na podvozek Combi-frame:x je možné použít i sedačky jiných výrobců.

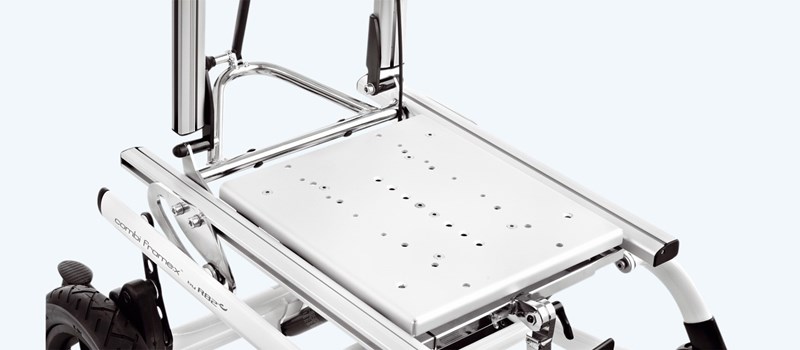

Montáž napevno nebo pomocí adaptéru

Různé sedačky mohou být namontovány přímo na podvozek. Alternativně mohou být vsazeny do adaptéru, který umožňuje jejich snadné sundávání. Podvozek je vhodný pro sedačky jako např. Panda Futura nebo x:panda výrobce R82.

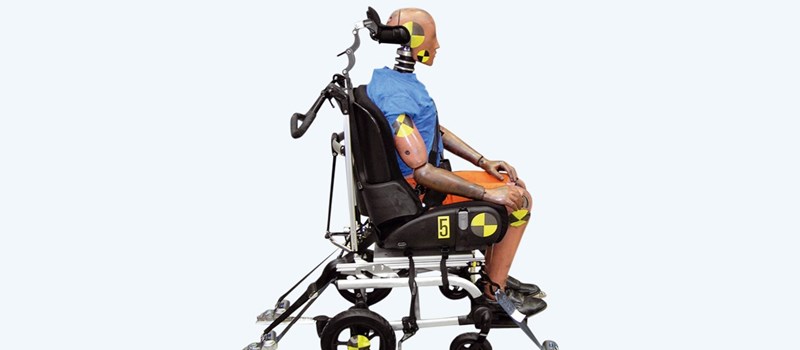

Bezpečné převážení ve vozidle

Podvozek Combi-frame:x je testován a schválen dle ISO 7176-19, která řeší převážení osob ve vozidlech. Tento podvozek je testován a schválen se sedačkami x:panda a Panda Futura.

Rozměry

580-730 mm 580-730 mm
900-1140 mm 900-1140 mm
830 mm 830 mm
max. 100 kg max. 100 kg
vel. 1
mm
vel. 2
mm
vel. 3
mm
vel. 4
mm

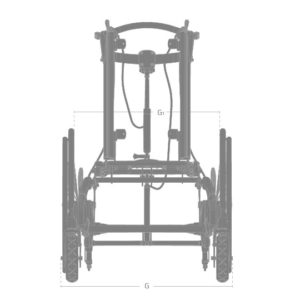

Šírka (G) 580 mm 630 mm 680 mm 730 mm
Šírka mezi koly (G1) 440 mm 490 mm 560 mm 600 mm

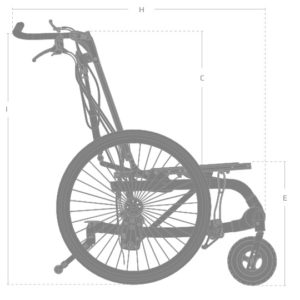

Délka (H) 830 mm 830 mm 830 mm 830 mm
Výška (I) 900 mm 940 mm 1040 mm 1140 mm
Back height (C) 430 mm 470 mm 570 mm 670
Výška složeného podvozku 550 mm 550 mm 550 mm 550 mm
Délka, složeno 800 mm 800 840 mm 940 mm
Výška sedáku od zeme (E) 430-460-490 mm 430-460-490 mm 430-460-490 mm 430-460-490 mm
Footrest to adaptorplate 100-250 mm 100-250 mm 180-330 mm 180-330 mm
Úhel naklápení 0-40° 0-40° 0-40° 0-40°
Back angle 0-30° 0-30° 0-30° 0-30°
Minimální prumer otácení 600 mm 600 mm 600 mm 600 mm
Hmotnost 22 kg 23 kg 24 kg 27 kg
Hmotnost, bez zadních kol 19 kg 20 kg 21 kg 24 kg
Max. zátež (=uživatel+sedacka+doplnky) 100 kg 100 kg 100 kg 100 kg
Max. zátež pro prevážení ve vozidle (jako u predešlého) 100 kg 100 kg 100 kg 100 kg
Static stability downhill
Static stability uphill
Static stability sideways
Šírka základní desky 220 mm 270 mm 320 mm 370 mm
Hloubka základní desky 250 mm 300 mm 350 mm 400 mm

Standard

98xxxxxxxx

Combi-frame:x se vyrábí ve čtyřech velikostech. Podvozek je uzpůsoben pro použití různých sedačkových jednotek, např. Panda Futura nebo x:panda. Více se dočtete v sekci Panda Futura a x:panda

Barvy podvozku

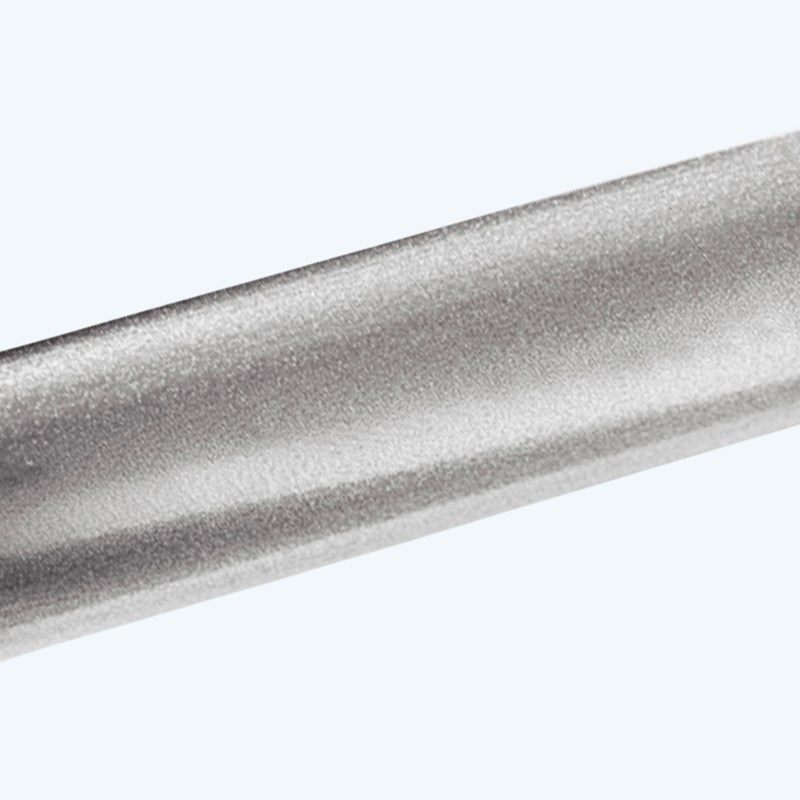

Stříbrný
Černý
Bílý

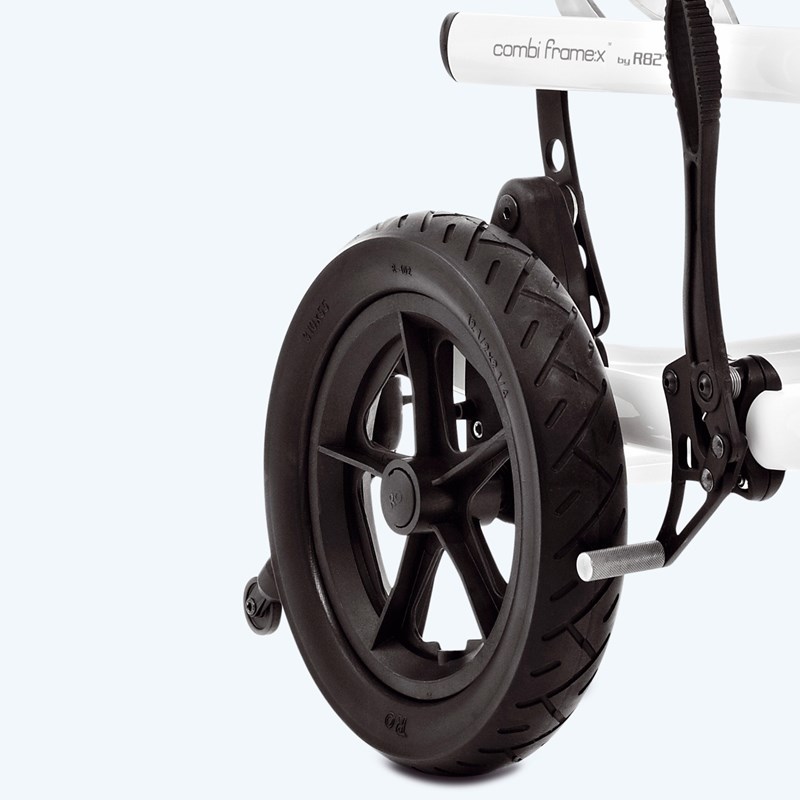

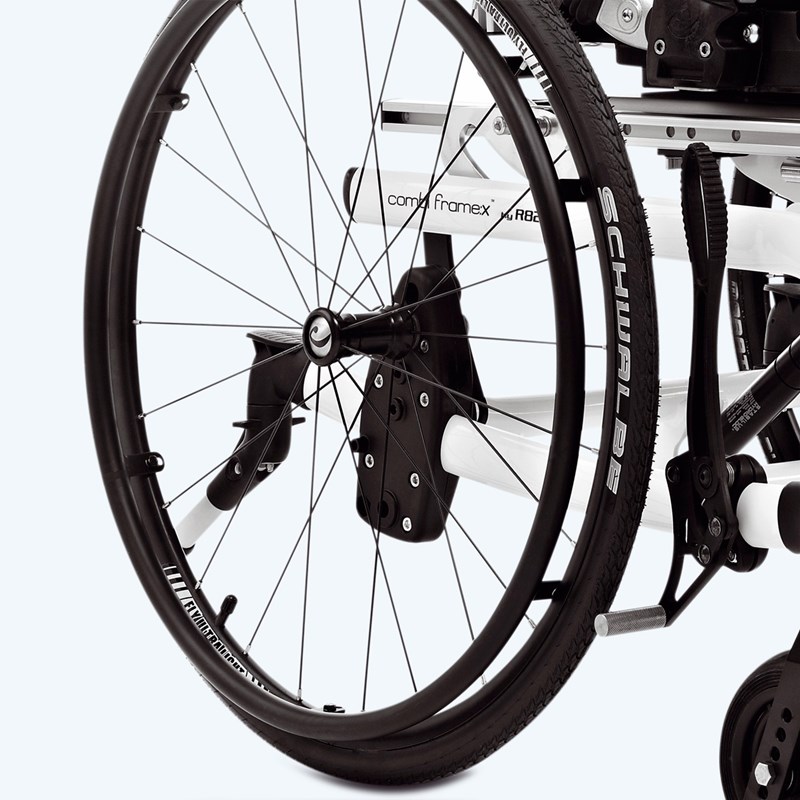

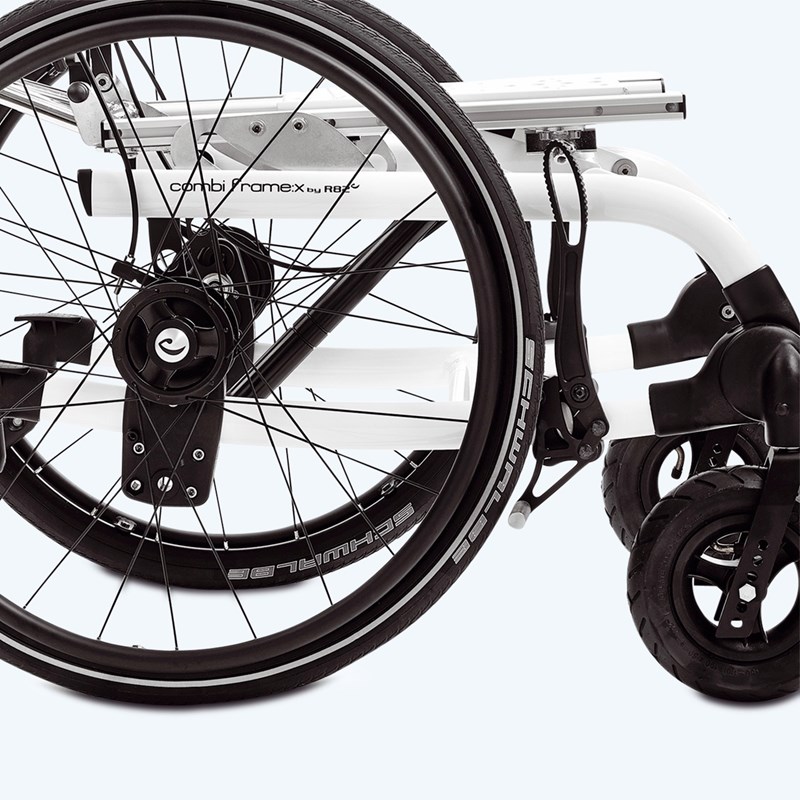

Zadní kola

dodávají se v různých velikostech
Pevná nebo hustitelná 12½”
Pevná nebo hustitelná 20”/22”/24”

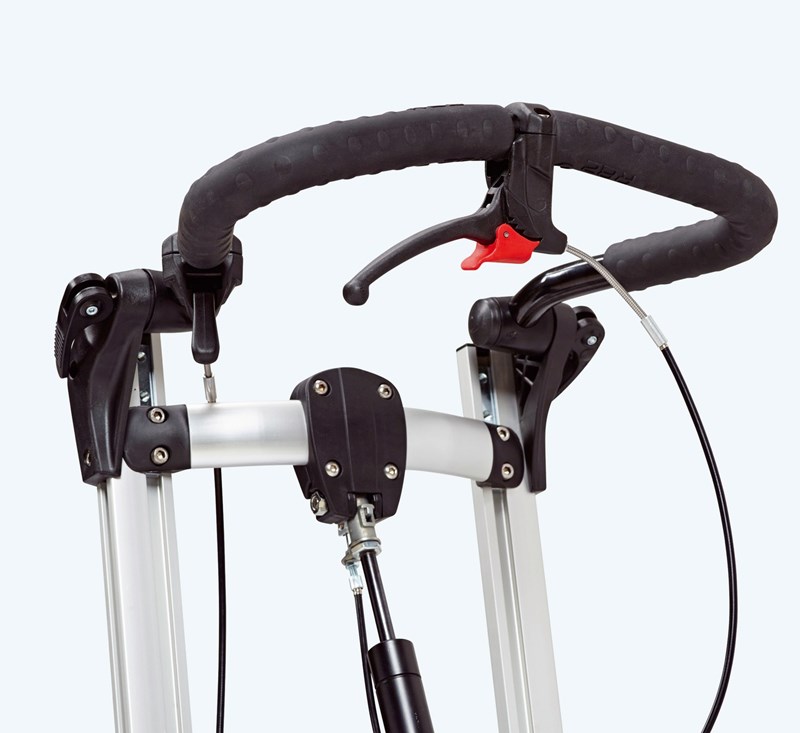

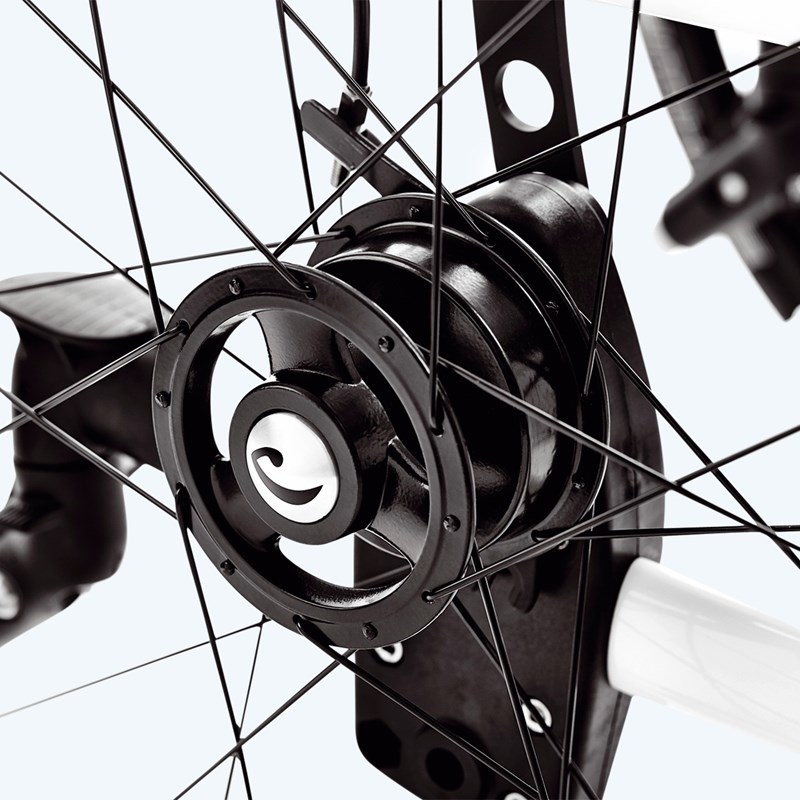

Brzdy

můžete vybírat z různých typů brzd

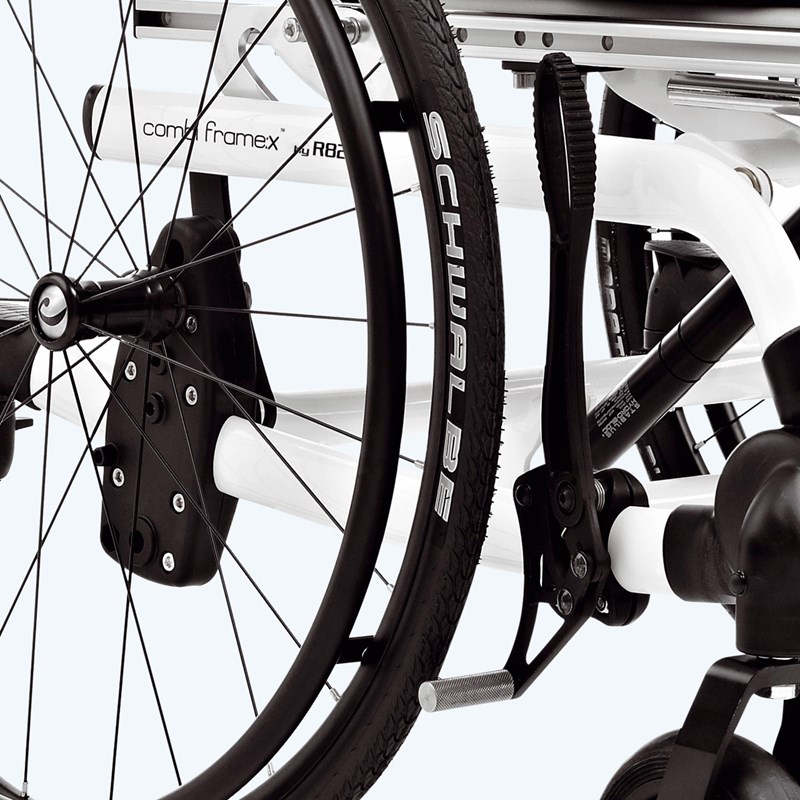

Brzda na kole + bubnová
Bubnová brzda
Brzda na kole + bubnová

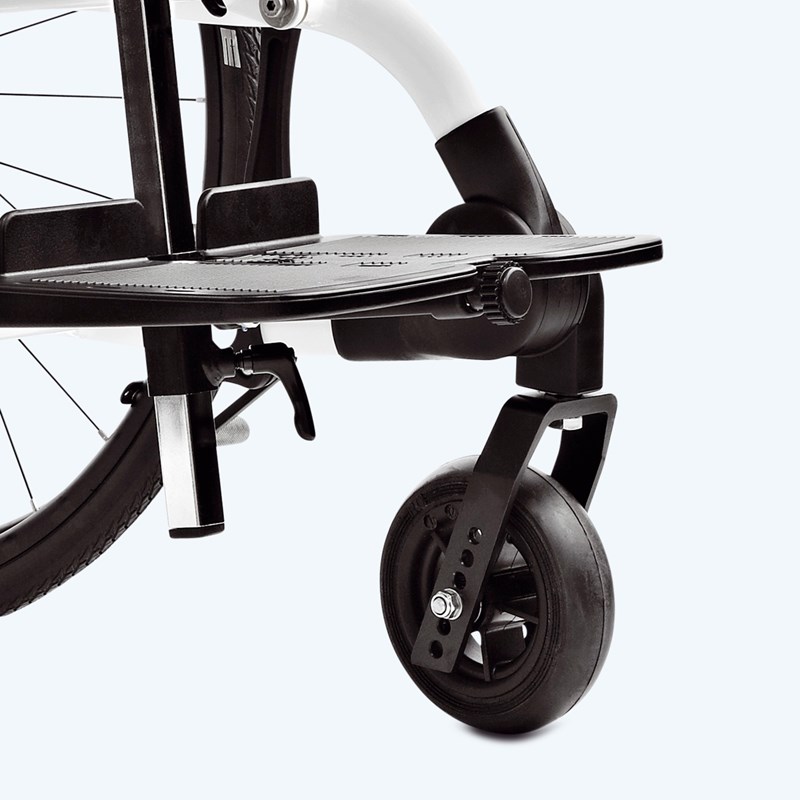

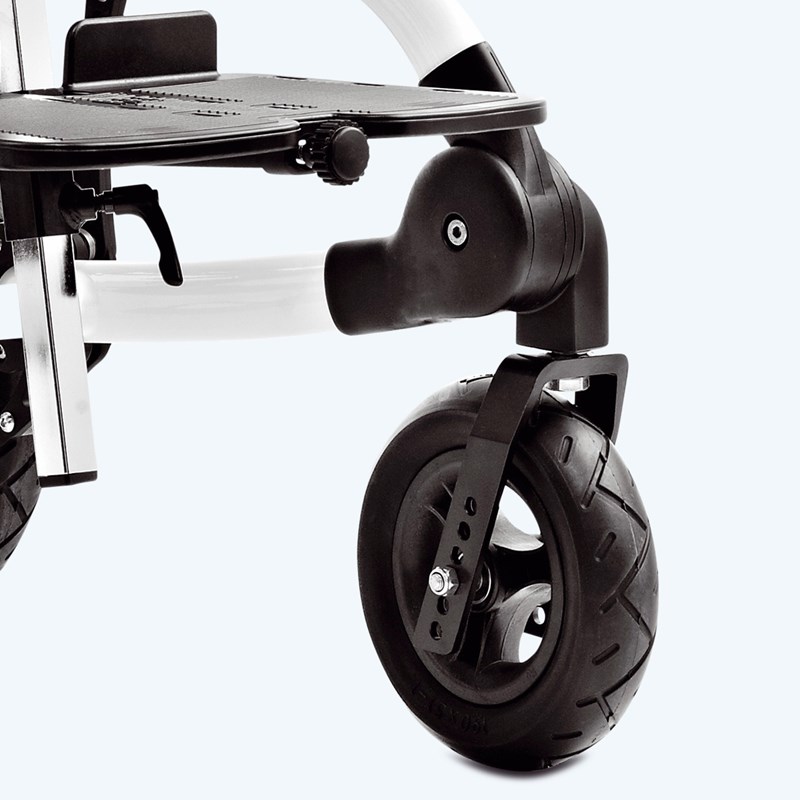

Přední kola

dodávají se v různých velikostech
Plná nebo hustitelná 6”
Plná nebo hustitelná 7”

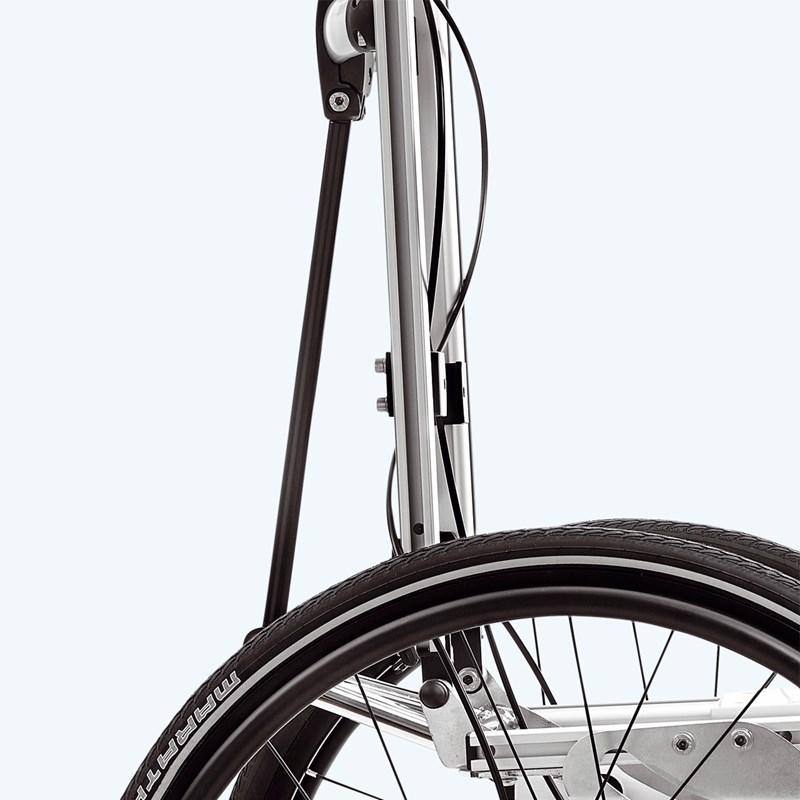

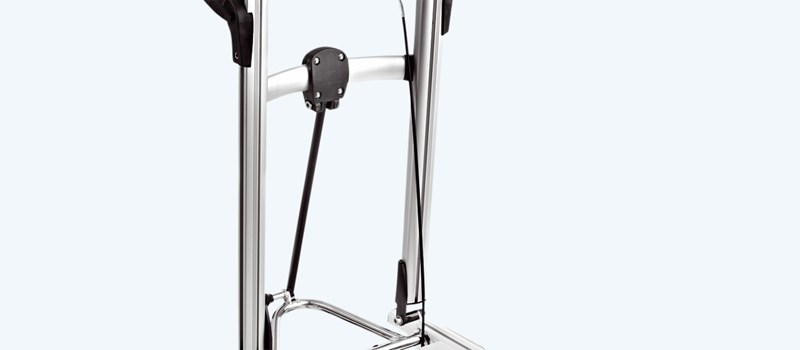

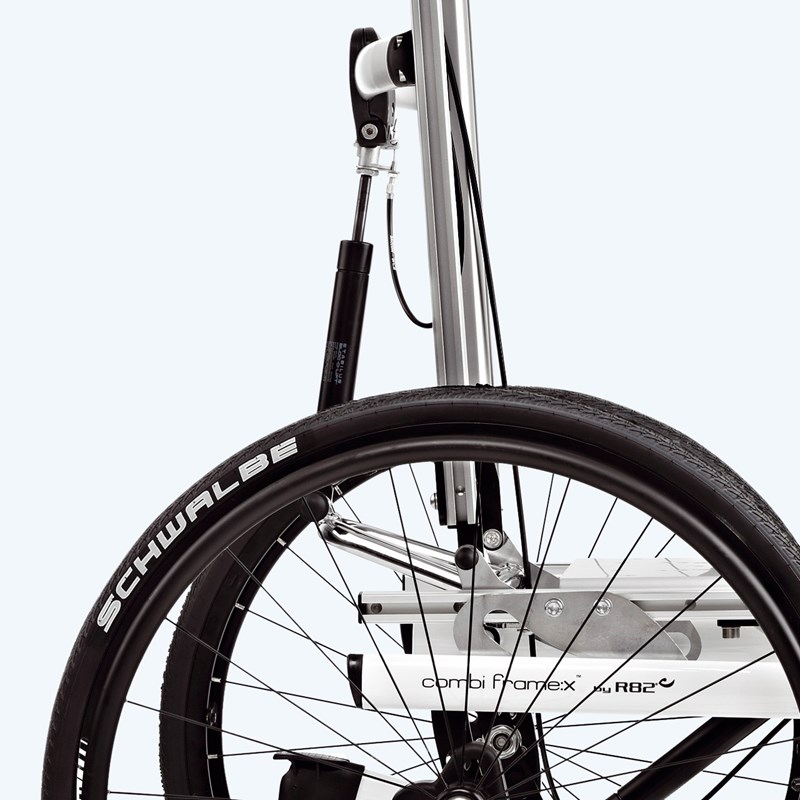

Sklápění opěrky zad

existuje několik možností řešení
Bez sklápění
Se sklápěním

Doplňky

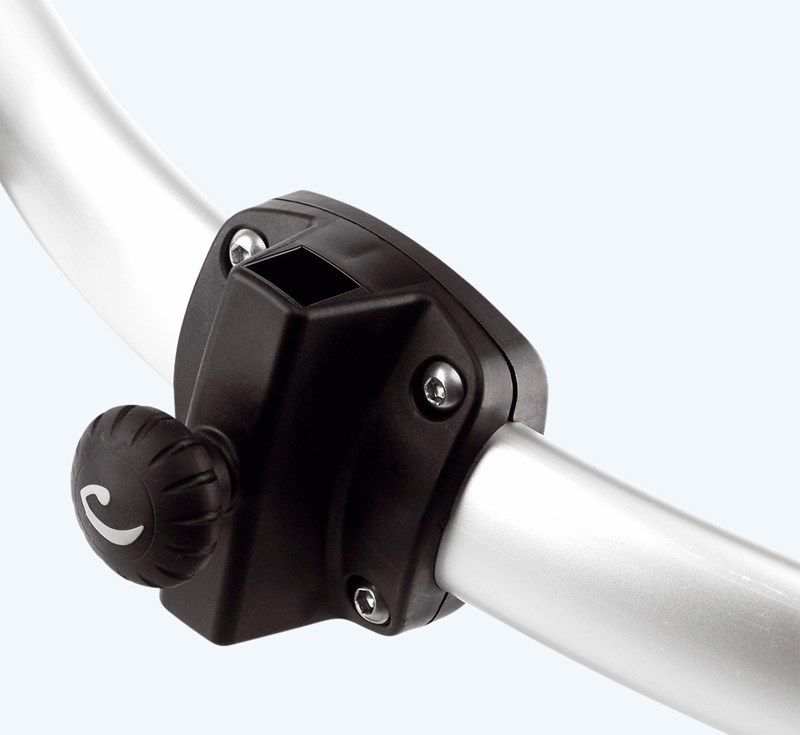

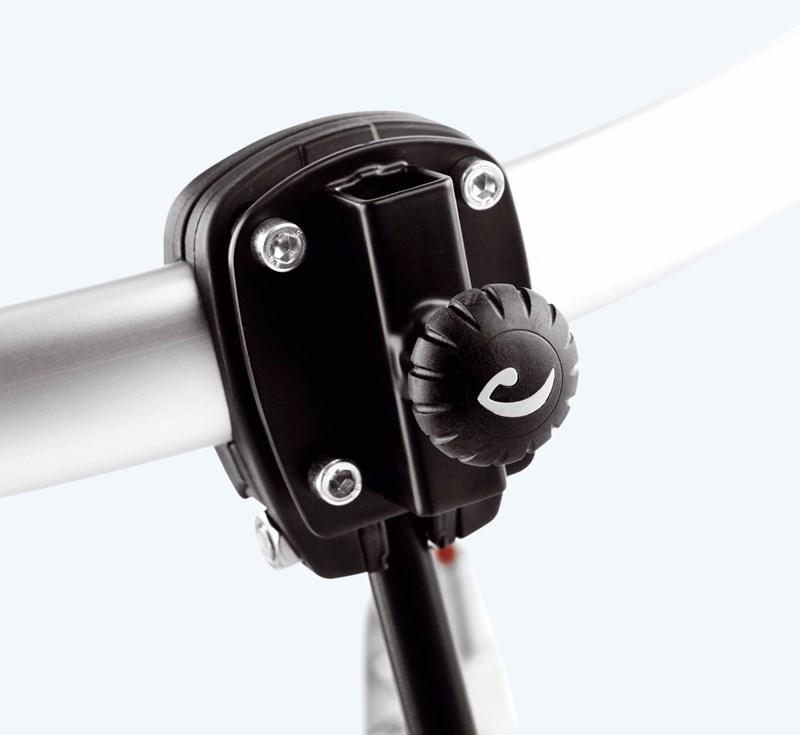

Držák opěrky hlavy

980200

pro montáž přímo nad plynovou vzpěru



pro více informací přejděte do Doplňky, kde jsou informace o možnostech, velikostech a rozměrech

Držák opěrky hlavy

9802x0

pro montáž na samostatnou tyč



pro více informací přejděte do Doplňky, kde jsou informace o možnostech, velikostech a rozměrech

Sada pro přestavbu opěrky zad na dynamickou

980946-DYN

Umožní dynamické pohyby opěrky zad. Pro všechny velikosti s naklápěcí opěrkou zad.

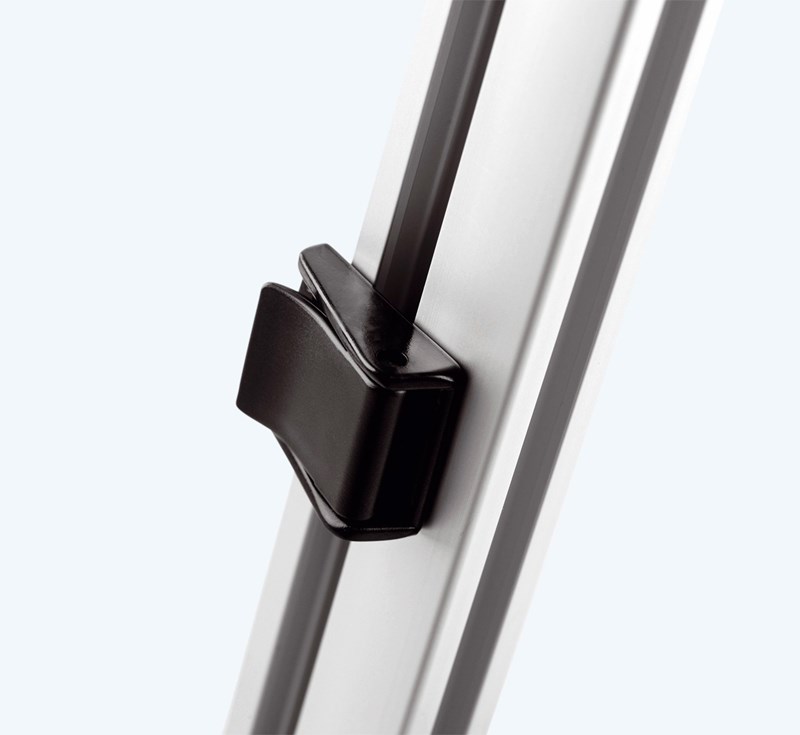

Fixní zámky

970710

pro jednoduchou aplikaci různých vest a pásů



jedna velikost

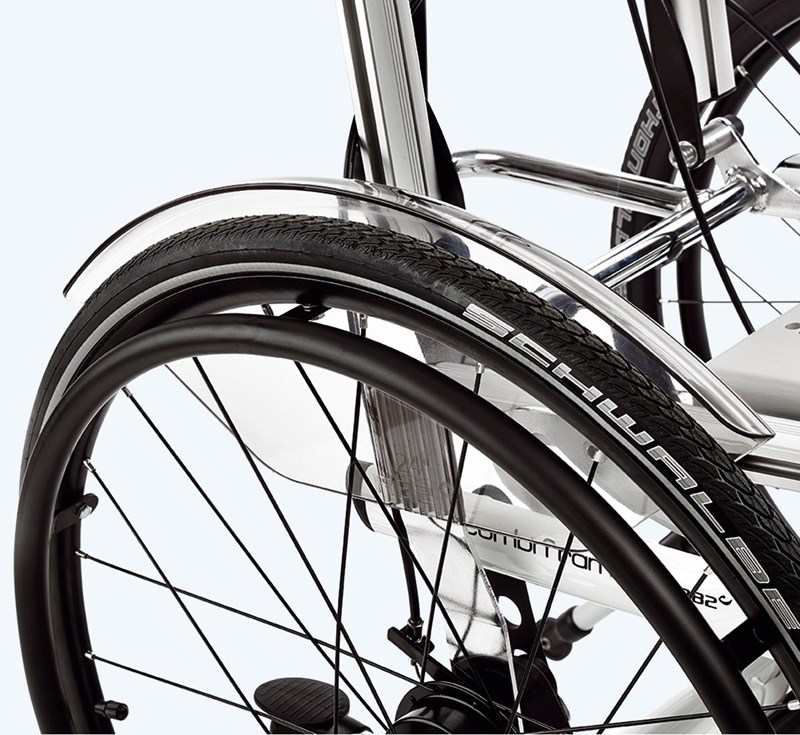

Blatník

98052x-1

chrání uživatele a podušky před znečistěním



  • Velikost
  • 20”, 22”, 24”

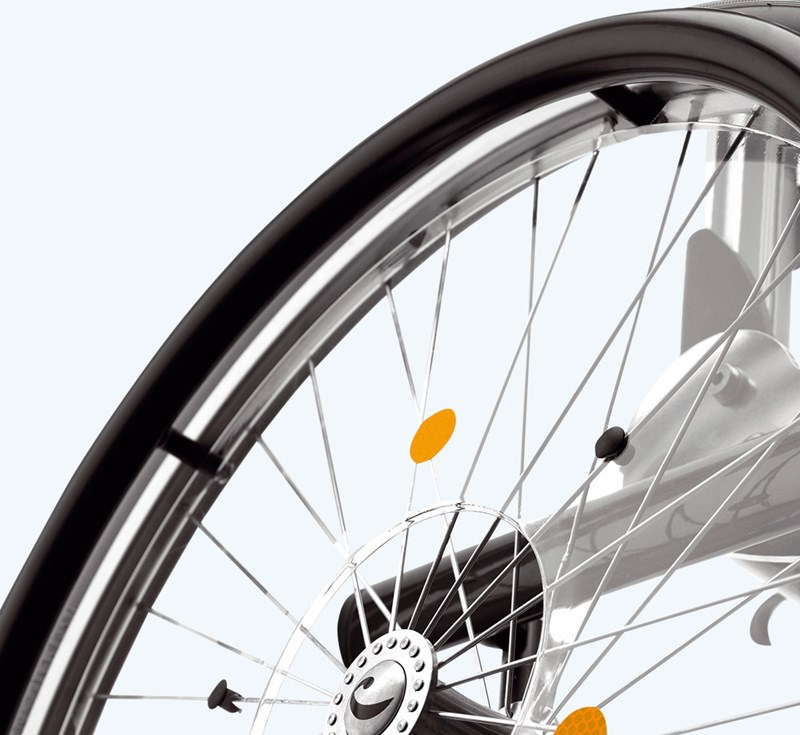

Kryt špic kola

97102x

chrání před poraněním prstů uživatele



  • Velikost
  • 20”, 22”, 24”

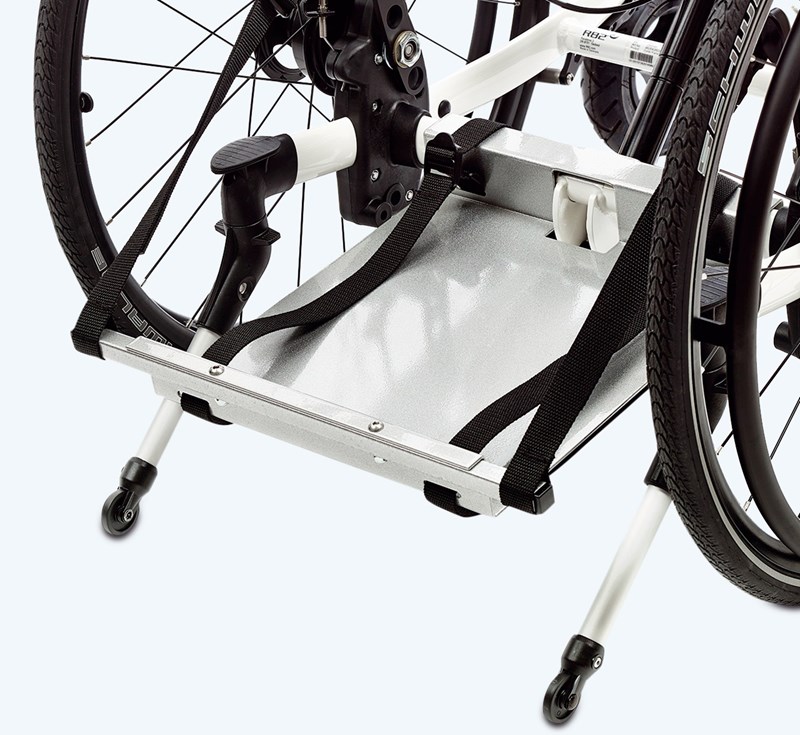

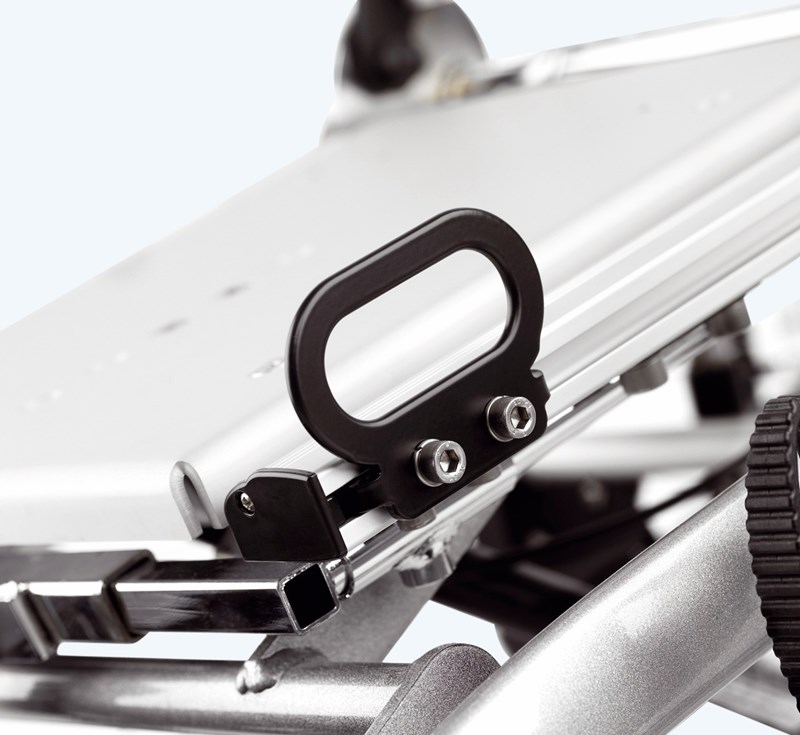

Držák pro přepravu

980900, 980903

pro bezpečnou přepravu uživatele ve vozidle



jedna velikost

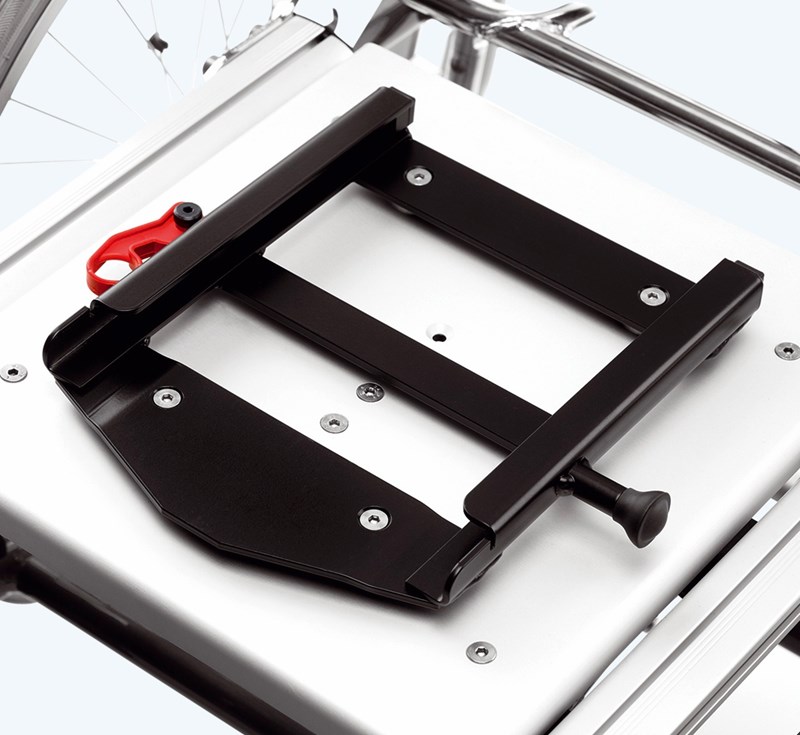

Adaptér

8911610-98 + 8911610-99

přípravek pro montáž sedačky x:panda a Panda Futura



jedna velikost

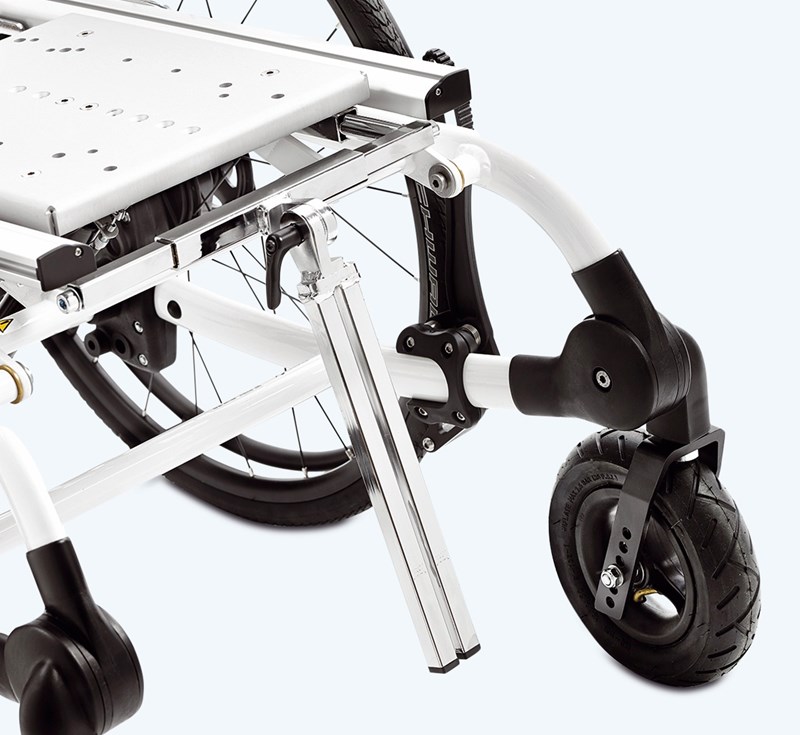

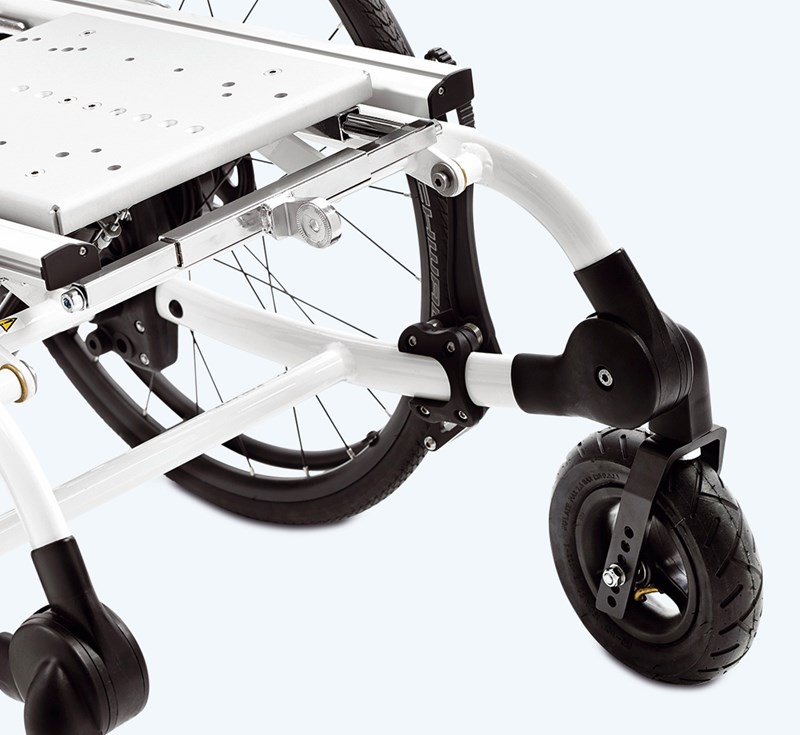

Držák jednodílné opěrky nohou

98015x

dvě velikosti

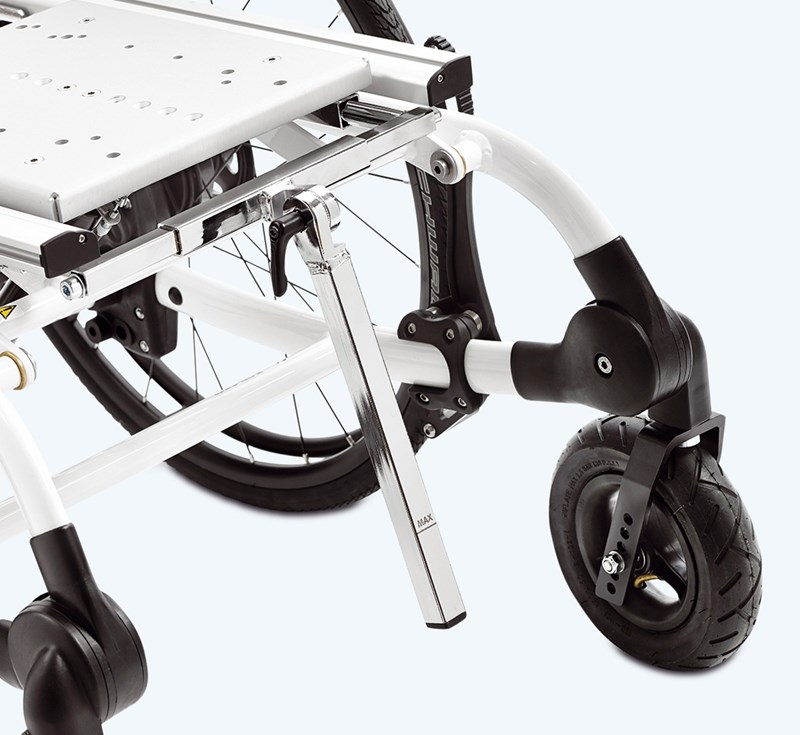

Tyč opěrky nohou

897526x
  • vel.
  • 1
  • 2
  • 3
  • rozměry
  • L: 19 cm
  • L: 24 cm
  • L: 35 cm

Tyč dělené opěrky nohou

897528x
  • vel.
  • 1
  • 2
  • 3
  • 4
  • rozměry
  • L: 19 cm
  • L: 25 cm
  • L: 35 cm
  • L: 50 cm

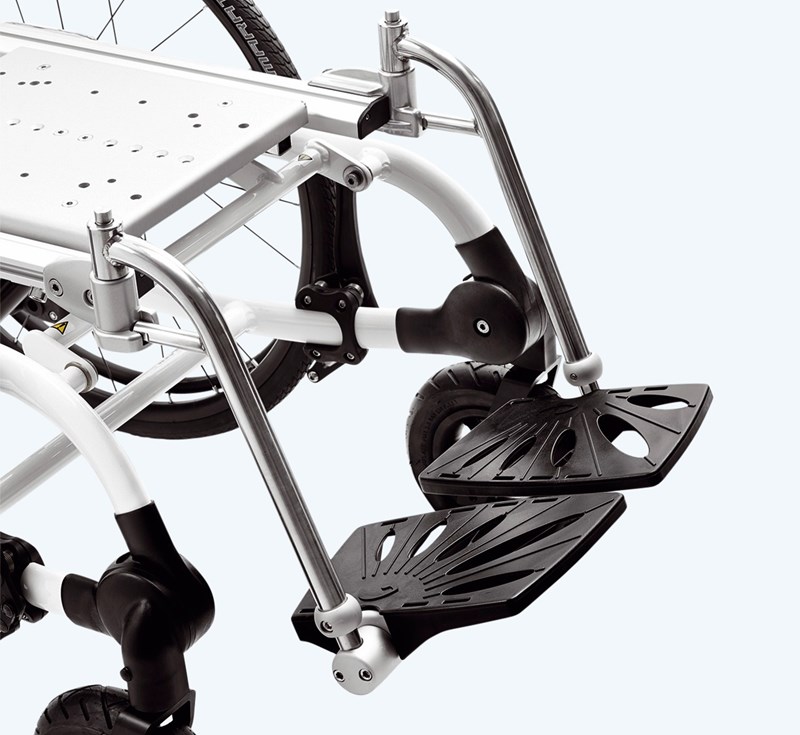

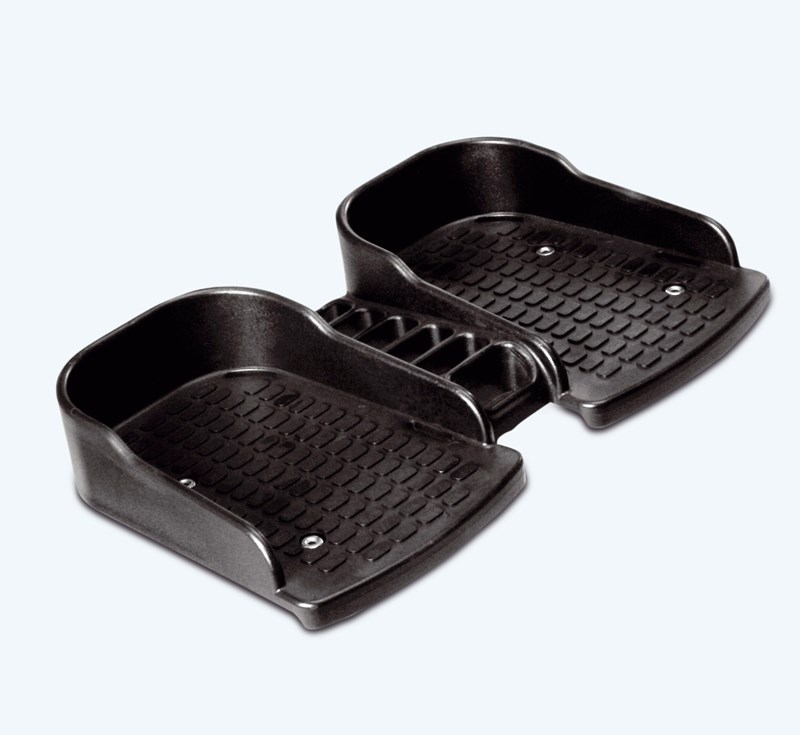

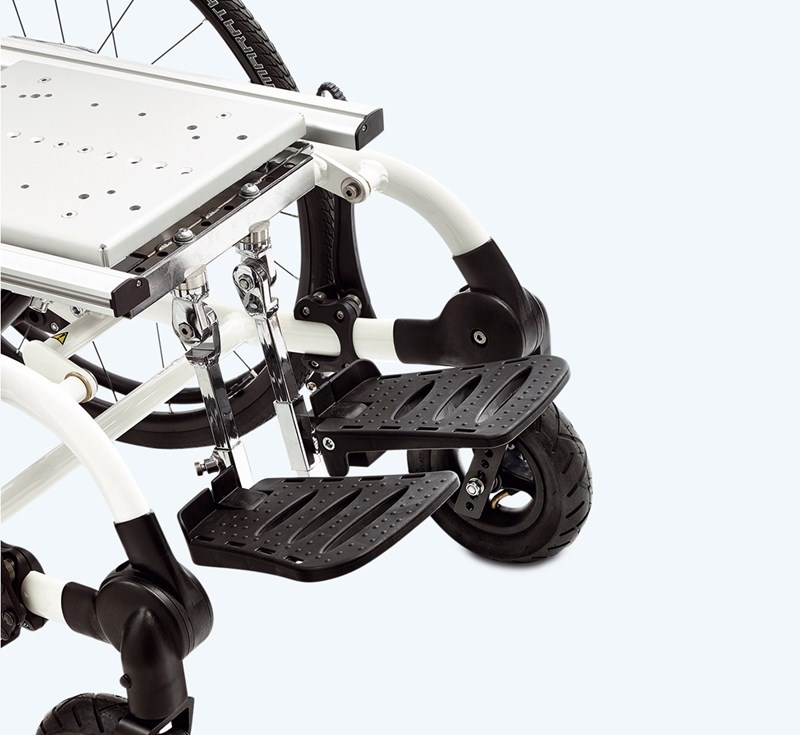

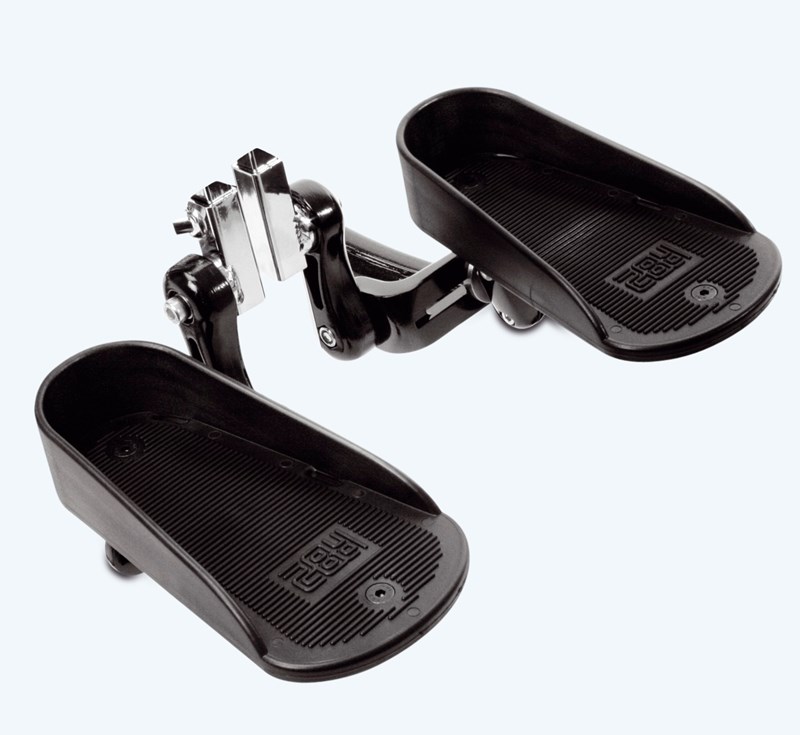

Dělené opěrky nohou

89143-x
  • vel.
  • 1
  • 2
  • 3
  • rozměry
  • W:7½ x D:17 cm
  • W:9½ x D:21 cm
  • W:11 x D:23½ cm

Opěrka nohou

89144-x01
  • vel.
  • 1
  • 2
  • rozměry
  • W:9½ x D:16 cm
  • W:12 x D:18½ cm

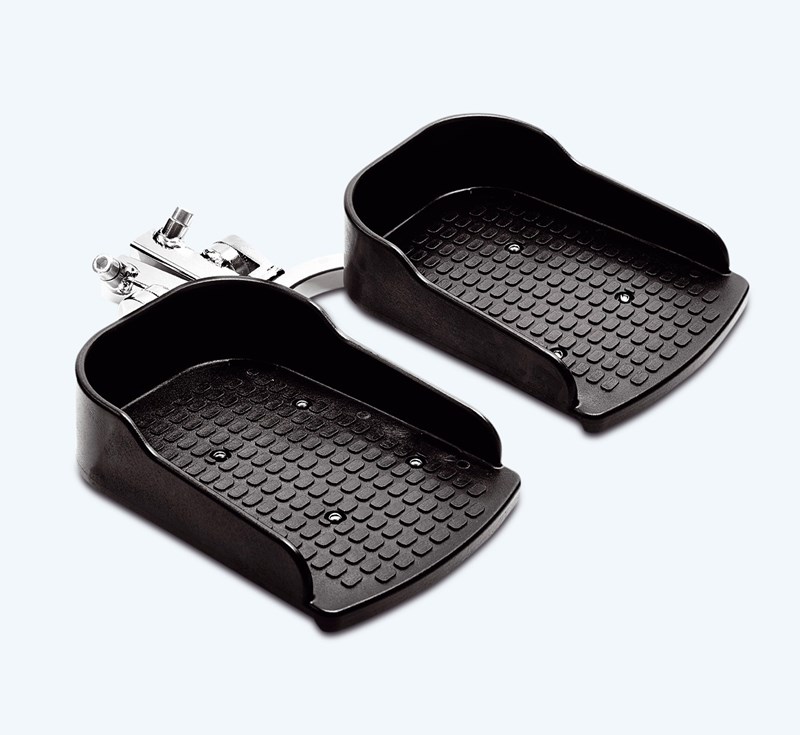

Dělené opěrky nohou

89146-x
  • vel.
  • 1
  • 2
  • 3
  • rozměry
  • W:10 x D:16 cm
  • W:12½ x D:18½ cm
  • W:13 x D:21 cm

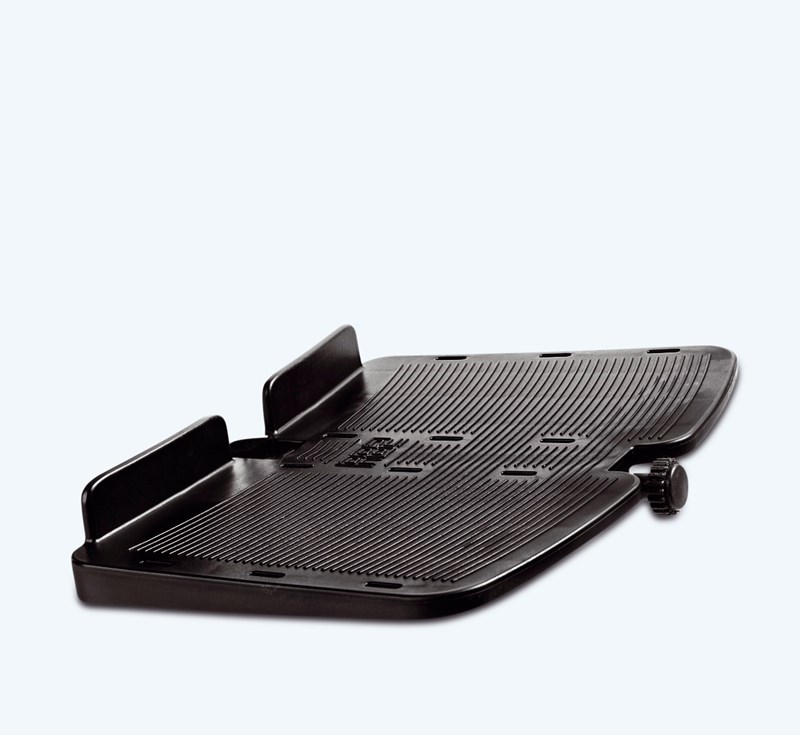

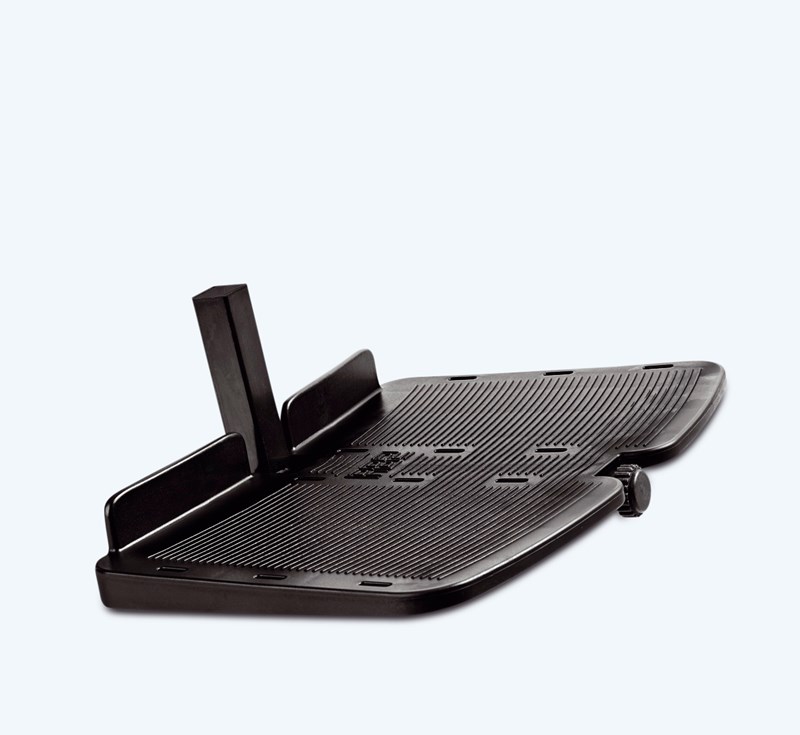

Deska opěrky nohou Wombat

95145-2, 95145-3, 95145-4
  • vel.
  • 2
  • 3
  • 4
  • rozměry
  • W:36 x D:23 cm
  • W:41 x D:24 cm
  • W:48 x D:24 cm

Deska opěrky

95145-1, 85145-2
  • vel.
  • 1
  • 2
  • rozměry
  • W: 31 x D: 19 cm
  • W: 36 x D: 23 cm

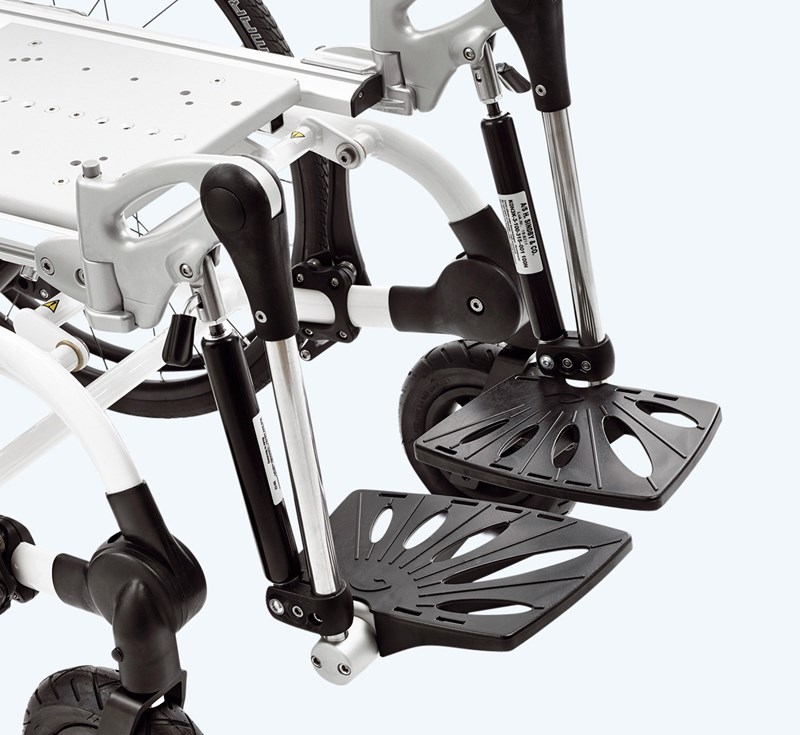

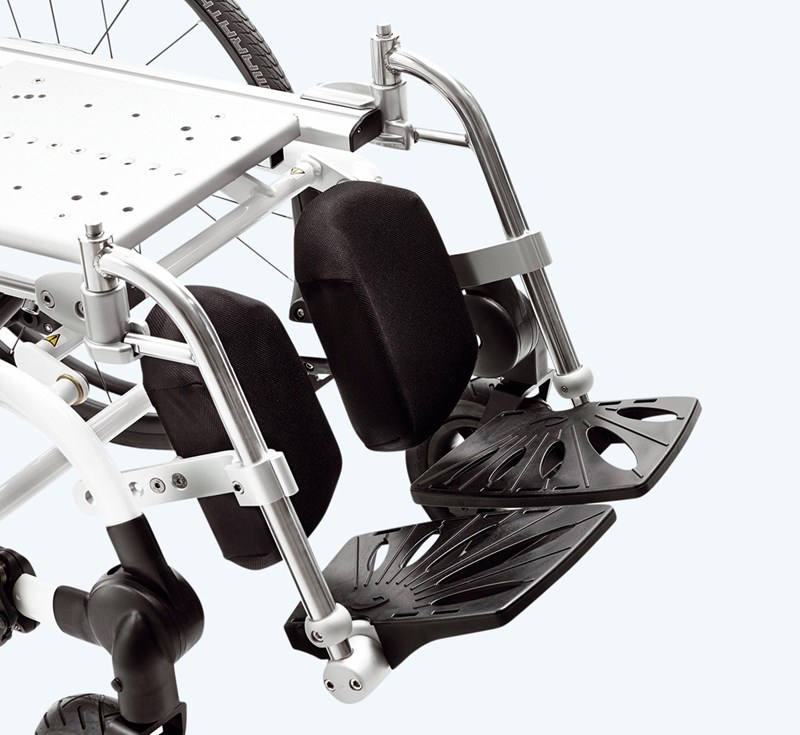

Dělená opěrka nohou s plynovou vzpěrou

970500-x
  • vel.
  • 1-4
  • rozměry
  • délka holenní části
  • LUB: 28-46 cm

Opěrka nohou s pevným sklonem

970510-x
  • vel.
  • 1-4
  • rozměry
  • délka holenní části
  • LUB: 24-42 cm

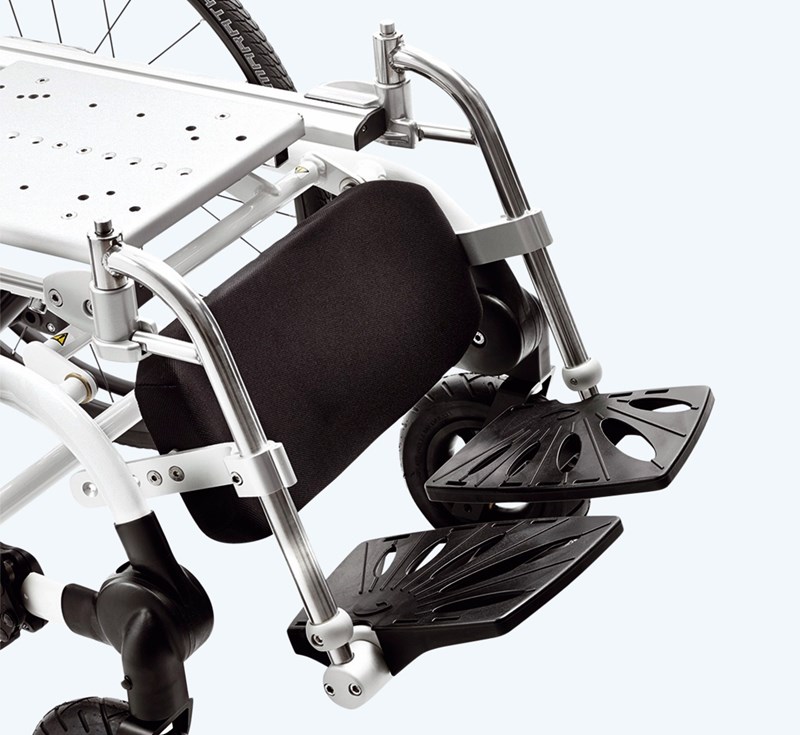

Opěrka lýtka dělená, včetně potahu

970550-x

Vhodná pro opěrky s plynovou nebo i pevnou vzpěrou



  • vel.
  • malá
  • velká
  • rozměry
  • H:12½ x W:23 cm
  • H:15½ x W:23 cm

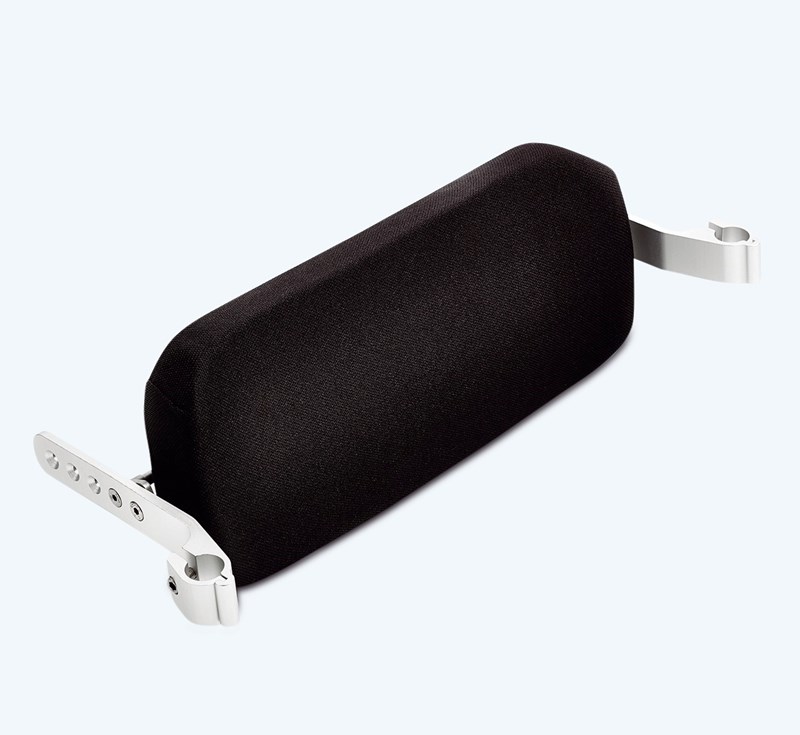

Opěrka lýtka nedělená

970555-x

Vhodná pro opěrky s plynovou nebo i pevnou vzpěrou



  • vel.
  • 2
  • 3
  • 4
  • rozměry
  • H:17 x W:38 cm
  • H:23 x W:43 cm
  • H:23 x W:47½ cm

Extra potah opěrky lýtka

970550-x13, dělená
970550-x13, normální



Extra potah může být objednán pro dělenou i normální opěrku lýtka

Opěrka nohou s možností nastavení

981085x-x
  • vel.
  • 1
  • 2
  • 3
  • rozměry
  • L:18 cm
  • L:31 cm
  • L:35 cm

Deska ventilační přístroj

970815

Dá se použít k umístění zdravotnických prostředků s hmotností do 20 kg



  • vel.
  • 1
  • rozměry
  • L:31 x W:30 x H:5 cm
